Incorpore aseos para personas ostomizadas, diseñados para hospitales, hoteles y edificios públicos.
Asegure la accesibilidad universal real en su próximo proyecto de edificación. Suministramos soluciones integrales modulares listas para instalar, higiénicas, con desinfección automática y fabricación española.
Componentes de Ergonomía y Tecnología
Pulse en los puntos señalizados del baño interactivo para examinar las dimensiones constructivas, materiales higiénicos y sistemas de desinfección Arroyo.
La brecha higiénica en los aseos adaptados actuales
Al no contar con un punto de vaciado con agua a la altura correcta, ni con una zona estéril y estable para apoyar el material clínico, los usuarios deben enfrentarse a posturas complejas e insalubres. La inclusión de un módulo Arroyo elimina barreras y garantiza la dignidad.
Impacto Regulatorio y de Prescripción: Los pliegos de contratación pública y las normativas de edificación municipales penalizan de manera creciente aquellos proyectos que no garantizan la accesibilidad universal efectiva.
98%
Entornos No Aptos
Carecen de la altura de evacuación correcta de 75-80 cm y de una encimera de apoyo higiénica indispensable para el recambio.
40%
Aislamiento Social
De las personas ostomizadas restringen sus salidas o viajes por temor a no localizar un baño adaptado que cubra sus necesidades.
Cota 0
Discriminación Cero
El compromiso de Arroyo es proporcionar la misma calidad higiénica e inclusión en cualquier edificación moderna.
100%
Fácilmente Integrable
Conexión sencilla a la red estándar de bajantes de fecales sin necesidad de intervenciones estructurales severas.
Aseos Diseñados para Cada Tipo de Proyecto
Ostomizados Arroyo fabrica dos variantes específicas de alta resistencia, listas para ser incluidas en memorias de obra pública y privada.

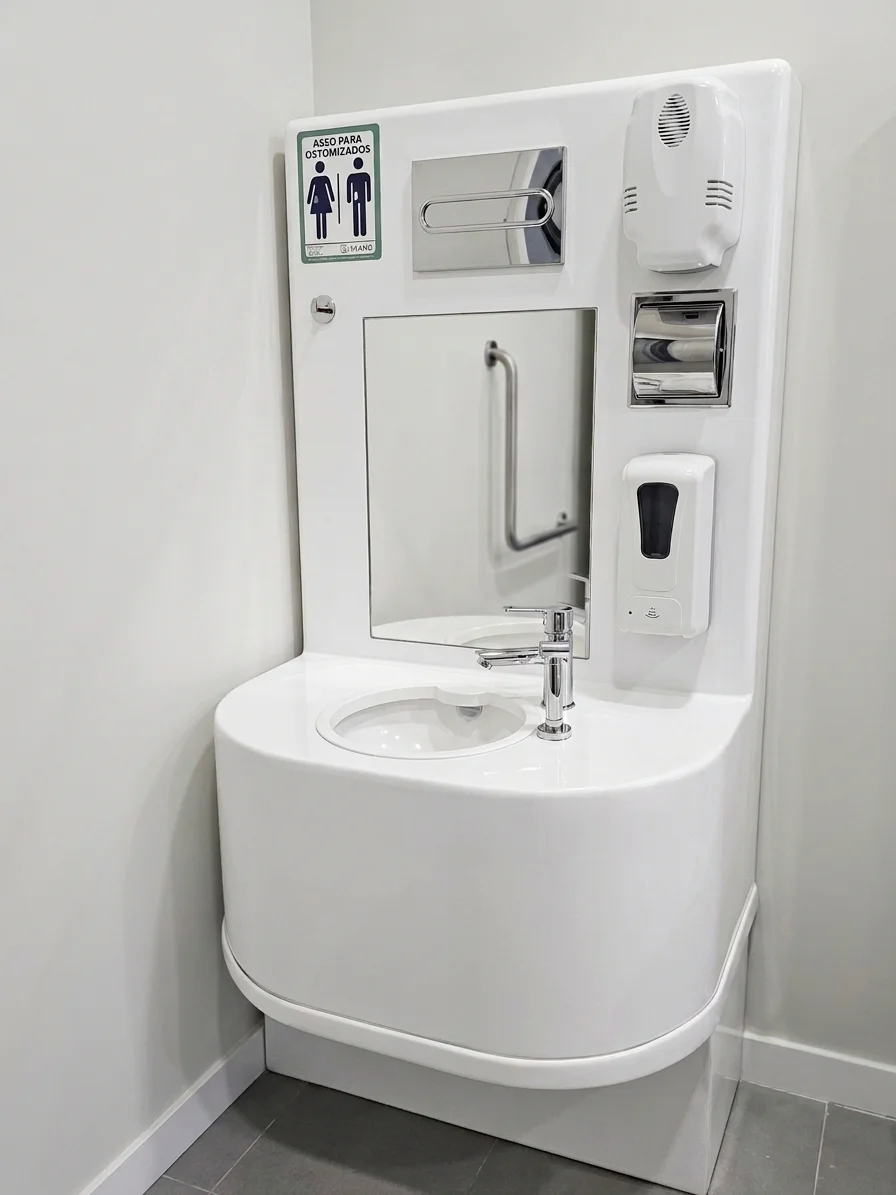

Modelo Básic
Fabricada en superficies no porosas antibacterianas, inodoro suspendido a altura regulada, grifería asistida con flexo de silicona y una amplia encimera horizontal estéril de apoyo.
- Vaso receptor de Solid Surface antibacteriano
- Grifería monomando asistida con flexo de silicona
- Espejo vertical en cota abdominal idónea

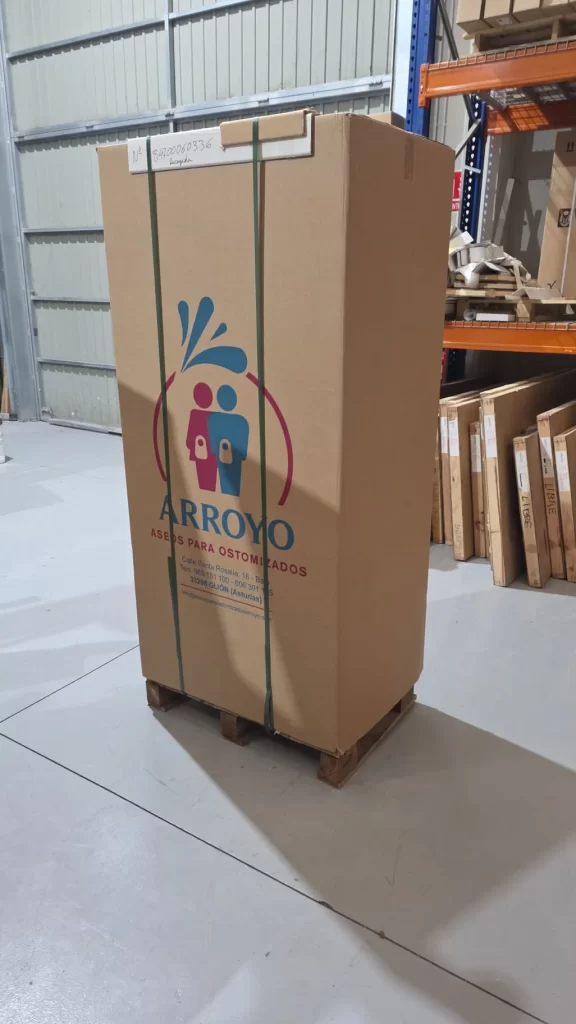

Embalaje listo para instalar en 30 minutos y sin conocimientos previos en fontanería.
Precio: 1980 €
Modelo Autolimp
Máxima Autohigienización y Tecnología
Diseñado específicamente para entornos públicos de alto tránsito, incorpora un sistema de vanguardia que desinfecta, higieniza y aromatiza de manera automatizada tras cada descarga, además de disponer de una jabonera automática integrada.
Dispone de patente de utilidad.
Embalaje listo para instalar en 30 minutos y sin conocimientos previos en fontanería.
Sistema Bactericida
Desinfecta, higieniza y aromatiza el módulo automáticamente
Jabonera Automática
Dosificación por infrarrojos sin contacto
Precio: 2580 €
Perfecto para Proyectos de Edificación Pública y Privada
Nuestros módulos sanitarios están homologados estéticamente para adaptarse tanto a exigentes entornos sanitarios como a centros comerciales o aeropuertos internacionales.
Hospitales y Centros Médicos
Aeropuertos e Intercambiadores
Hoteles y Restaurantes
Grandes Superficies Comerciales
Universidades y Centros Educativos
Administraciones Públicas y Ayuntamientos
Complejos Corporativos de Oficinas
Centros de Salud de Atención Primaria
Aseo Convencional vs Módulo Arroyo (Básico y Autolimp)
| Prestaciones del Sanitarios | Inodoro Estándar Adaptado PMR | Módulo Básico Arroyo | Módulo Autolimp Arroyo |
|---|---|---|---|
| Altura del vaso receptor | 40 - 45 cm (Inadecuada para manipulación de pie) | 75 - 80 cm (Estatura exacta abdominal) | 75 - 80 cm (Estatura exacta abdominal) |
| Ducha higiénica con gatillo | No incluida / Sin control de presión | Grifería monomando asistida de alta gama | Grifería monomando asistida de alta gama |
| Superficie de apoyo estéril | No disponible (Riesgo alto de caída de discos) | Repisa Solid Surface perimetral integrada | Repisa Solid Surface perimetral integrada |
| Sistema bactericida de cabina | No disponible | No disponible | Desinfecta, higieniza y aromatiza automáticamente |
| Dosificación de jabón automática | Manual por pulsación | Manual por pulsación | Dispositivo infrarrojo automático integrado |
| Instalación y bastidores | Estándar de obra | Autoportante pre-montado rápido | Autoportante pre-montado rápido |
Facilitamos la redacción de sus pliegos de contratación
Solicite los archivos necesarios para incluir la partida del módulo Arroyo en sus presupuestos o memorias técnicas ejecutivas.
Informe técnico de aplicación de RPC
Conjunto sanitario para ostomizados.Informe de actividad bacteriana
Ensayo para la determinación de la irritación dérmicaEstudio norma UNE en 997:2019
Parámetros de limpieza y salpicaduras de sistemaExpediente técnico de seguridad
Expediente técnico de diseño y seguridadSolicitar Kit Técnico Completo
Reciba las fichas, documentos y certificados de los Modelos Básico y Autolimp.
Solicitar Acceso a DescargaInicie la Integración en su Proyecto
Complete el formulario para recibir de inmediato planos de distribución, partidas de memoria tipo y propuestas de presupuesto del Modelo Básic o Modelo Autolimp.
Preguntas acerca de la prescripción técnica
Damos respuestas a las consultas habituales de los directores de obra, promotores e instaladores hidráulicos sobre nuestros sistemas sanitarios.
1. ¿Qué diferencia constructiva principal existe entre el Modelo Básic y el Autolimp?
Ambos modelos comparten idénticas ventajas ergonómicas de altura, espejo y encimera horizontal de Solid Surface. La diferencia clave radica en que el Modelo Autolimp incorpora un avanzado dispositivo de higiene bactericida automático que desinfecta, higieniza y aromatiza activamente la cabina tras cada vaciado, además de contar con una jabonera automatizada sin contacto por sensor infrarrojo, ideal para espacios con alto flujo de visitas.
2. ¿Por qué se debe instalar el vaso receptor a una altura de 75-80 cm sobre el nivel del suelo?
Esta cota de altura corresponde de manera exacta al plano abdominal donde se localizan los estomas. Facilita que la persona realice el vaciado de pie, evitando flexiones forzadas de la columna vertebral y eliminando por completo las salpicaduras de fluidos accidentales presentes en vaciadores bajos de 40 cm.
3. ¿Qué obligaciones impone el Código Técnico de la Edificación (CTE DB-SUA) en España?
El DB-SUA 9 indica de manera expresa las directrices obligatorias de accesibilidad universal para evitar situaciones de discriminación de usuarios. Al constituir una barrera física limitante de salud pública, los aseos de ostomizados se están integrando como estándar básico en todos los pliegos técnicos de centros hospitalarios y transportes.
4. ¿Qué acometidas de fontanería y saneamiento requiere el equipamiento Arroyo?
La preinstalación requerida es análoga a la de cualquier inodoro empotrado tradicional. Necesita un punto de toma de agua de alimentación de 1/2″ (preferentemente agua mezclada templada para mejorar el confort del lavado) y una toma de saneamiento estándar con bajante de fecales de 110 mm.
5. ¿Cuáles son las medidas y dimensiones exteriores del conjunto para un plano?
Las dimensiones estándar del módulo son de aproximadamente 75 cm la encimera por 164 cm de altura constructiva, con una profundidad de encimera de unos 59 cm con 20 cms al costado izquierdo y 80 cms de ancho total. Esto facilita su integración en habitáculos adaptados ya existentes sin comprometer las cotas de maniobrabilidad del habitáculo.
6. ¿De qué manera evita la emisión de olores molestos en el baño?
El diseño del vaciador suspendido cuenta con un sifón hidráulico de gran volumen y un sistema ciclónico de lavado periférico de alto caudal que evacúa con profundidad tras cada uso. En el Modelo Autolimp, se añade el aromatizador biológico dosificado automático que neutraliza cualquier rastro ambiental de olores.
7. ¿Qué materiales de fabricación garantizan una larga vida útil?
Para asegurar una asepsia máxima, empleamos formulaciones específicas de Solid Surface (resinas no porosas de grado clínico) antibacterianas resistentes a desinfectantes abrasivos, y grifería asistida de acero inoxidable con flexo retráctil de alta durabilidad ante un uso público intensivo.
8. ¿Dónde se realiza la fabricación de las soluciones Arroyo?
Nuestros aseos adaptados se diseñan y fabrican íntegramente en España. Esto nos permite garantizar un riguroso control de calidad en cada componente, cumplir ágilmente con los plazos de entrega en obra y proveer soporte directo con nuestro departamento técnico ante dudas durante la instalación.
